霍尔开关的磁场检测范围

一、核心参数定义

1. 工作点（BOP，Operate Point）

使霍尔开关从“关”状态（通常输出高电平）切换到“开”状态（输出低电平）的最小磁场强度。例如某型号霍尔开关BOP为150G，表示当磁场强度≥150G时，开关动作并输出低电平。

2. 释放点（BRP，Release Point）

使霍尔开关从“开”状态恢复到“关”状态的最大磁场强度。其值通常小于BOP，两者的差值称为磁滞（BHYS=BOP-BRP），磁滞可避免磁场波动导致开关误动作，典型磁滞范围为20G~200G。

3. 检测范围

实际应用中，霍尔开关的有效检测范围通常指从BRP到BOP的区间，但需注意：

o 磁场强度需超过BOP才能触发开关动作；

o 磁场减弱至低于BRP时开关复位；

o 若磁场强度长期处于BRP与BOP之间，开关状态可能不稳定。

二、影响检测范围的关键因素

1. 霍尔元件类型

o 单极型：仅对单一磁极（如S极）敏感，检测范围通常为50G~500G。

o 双极型：需N极和S极交替触发，检测范围较窄，约20G~200G。

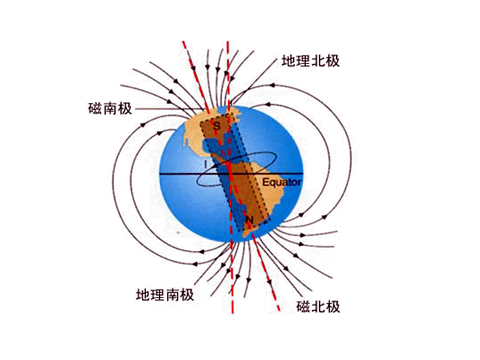

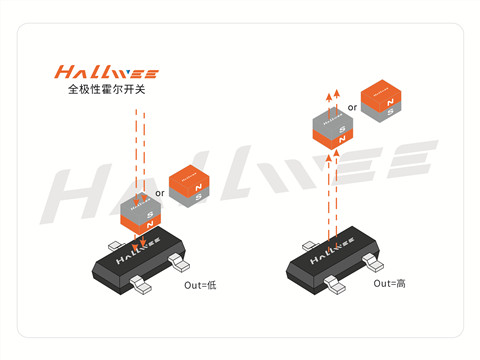

o 全极型：对N极或S极均敏感，检测范围多为100G~300G。

2. 电源电压与温度

o 电源电压波动可能导致BOP/BRP变化（通常±5%以内），例如5V供电时BOP为150G，3V供电时可能降至140G。

o 温度升高会使霍尔元件灵敏度下降，导致BOP增大（温度系数约0.1%~0.5%/℃），例如-40℃时BOP=150G，85℃时可能升至165G。

3. 磁体与安装距离

o 磁体类型（钕铁硼、铁氧体等）和尺寸直接影响磁场强度：相同距离下，钕铁硼磁体提供的磁场强度更高（例如直径10mm、厚度5mm的钕铁硼磁体在1mm距离处磁场约2000G，5mm距离处降至500G）。

o 安装距离过远会使磁场强度低于BOP，导致无法检测；过近则可能超过元件最大承受磁场（通常≤10000G，过强磁场可能永久损坏元件）。

三、典型应用场景的检测范围

*注：线性霍尔输出模拟信号，其“检测范围”指线性工作区磁场区间，与开关型霍尔的BOP/BRP概念不同。

四、选型与使用注意事项

1. 明确磁极需求：单极型需固定磁极方向，全极型可简化安装（无需区分N/S极）。

2. 预留安全余量：实际磁场强度应比BOP高20%~50%，避免因温度、距离变化导致失效（例如BOP=200G时，建议工作磁场为240G~300G）。

3. 避免磁场干扰：远离强电磁设备（如变压器、电机），必要时增加磁屏蔽。

综上，霍尔开关的磁场检测范围需结合具体型号参数（BOP/BRP）、环境条件及磁体配置综合确定，选型时应优先参考厂商提供的 datasheet 中的磁特性曲线（B-H曲线），以确保在目标场景下可靠工作。
