霍尔开关在筋膜枪中的应用分析

筋膜枪作为近年来普及的肌肉放松康复设备，通过高频机械振动作用于肌肉软组织，能够有效缓解肌肉紧张、减轻乳酸堆积、改善局部血液循环。在筋膜枪的核心控制系统中，位置检测与档位调速是决定设备使用体验与安全性的关键环节，霍尔开关凭借非接触检测、寿命长、抗干扰能力强的优势，逐步成为筋膜枪位置检测与调速系统的主流方案。本文将从霍尔开关的工作原理出发，详细分析其在筋膜枪中的具体应用场景、实现方案以及技术优势。

一、霍尔开关基础原理与特性

1.1 霍尔效应与霍尔开关工作原理

霍尔开关是基于霍尔效应制成的磁场检测传感器，当电流垂直于外磁场方向通过导体或半导体薄片时，载流子会受到洛伦兹力的作用发生偏转，在薄片的两端产生电势差，这一现象就是霍尔效应，产生的电势差被称为霍尔电压。霍尔开关将霍尔元件、放大电路、温度补偿电路、稳压电路以及输出电路集成在同一芯片上，当周围磁场强度达到检测阈值时，开关就会触发输出电平信号，实现通断控制。

1.2 适合筋膜枪应用的霍尔开关特性

相较于传统的机械触点开关、电位器调速方案，应用在筋膜枪中的霍尔开关具备以下适配特性：第一是非接触检测，霍尔开关与触发磁体之间不需要物理接触，不存在机械磨损，使用寿命可达千万次以上，能够适配筋膜枪高频振动的工作环境；第二是抗干扰能力强，霍尔开关密封性能好，对汗水、灰尘、油脂的防护能力强，能够适应筋膜枪日常使用的复杂环境；第三是响应速度快，霍尔开关的响应时间可达微秒级，能够实时捕捉筋膜枪电机位置信号，实现精准调速；第四是成本低体积小，集成式霍尔开关体积仅为几毫米，适合筋膜枪紧凑的内部空间，同时批量采购成本低，适配筋膜枪消费电子产品的定位。

二、筋膜枪的核心功能需求与霍尔开关应用场景

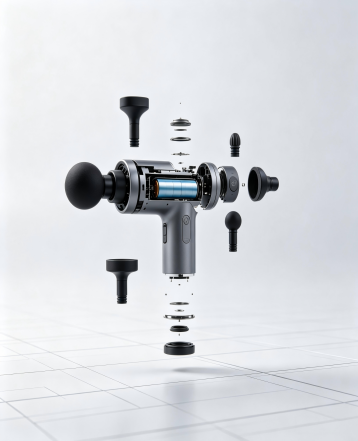

筋膜枪的核心结构由握持手柄、动力电机、传动机构、冲击头、控制主板、锂电池组成，其中需要位置检测与通断控制的核心环节，都可以通过霍尔开关实现，主要应用场景包括档位调速控制、停机限位保护、磁吸头位置检测三个方面。

2.1 无极/多档位调速控制

筋膜枪的核心体验之一是档位调节，不同肌肉群体、不同放松部位需要不同的振动频率与冲击力，传统筋膜枪多采用按键式档位切换或者电位器调速，按键方案只能实现固定档位切换，无法满足用户自定义力度的需求，而电位器是接触式调速，长期滑动磨损后会出现接触不良、调速卡顿的问题，严重影响使用体验。

采用霍尔开关实现调速有两种主流方案：第一种是线性霍尔配合旋转磁环的无极调速方案，用户旋转筋膜枪手柄处的调速旋钮时，带动固定在旋钮上的磁环转动，改变线性霍尔元件周围的磁场强度，线性霍尔输出不同的模拟电压信号，控制主板采集电压信号后调整电机驱动的PWM占空比，实现振动频率的连续调节。这种方案可以实现从1000转/分到3500转/分的连续无级调速，用户可以根据自身感受精准调整力度，同时因为是非接触结构，不会出现磨损问题。

第二种是开关型霍尔配合多磁块的固定多档位方案，在调速转盘上按照档位间隔固定对应数量的磁块，转盘侧面安装一个开关型霍尔开关，用户转动转盘到对应档位时，磁块移动到霍尔开关检测位置，触发霍尔输出对应的档位信号，控制主板识别档位后调整电机转速。这种方案成本更低，结构更简单，广泛应用在中低端入门级筋膜枪产品中，常见的3档、6档调速筋膜枪多采用这种方案。

2.2 电机冲程末端限位保护

筋膜枪大多采用偏心轮传动或者曲柄滑块传动结构，电机带动滑块做往复直线运动，带动冲击头输出振动冲击力，如果传动机构出现故障，或者用户施加过大压力顶住冲击头，导致滑块冲程超出设计范围，会造成电机堵转，轻则烧毁电机驱动芯片，重则导致外壳破裂发生安全事故。

为了解决这一问题，多数厂家会在滑块冲程的末端安装霍尔开关做限位保护，在滑块上固定一块小型磁块，在冲程末端的机身壳体位置固定开关型霍尔开关，当滑块移动超出安全冲程范围时，磁块靠近霍尔开关触发信号，控制主板立即切断电机供电，实现停机保护，避免发生安全事故。这种非接触式限位不会影响滑块正常运动，也不会因为频繁触发产生磨损，可靠性远高于传统的机械触点限位开关。

2.3 磁吸式按摩头位置检测

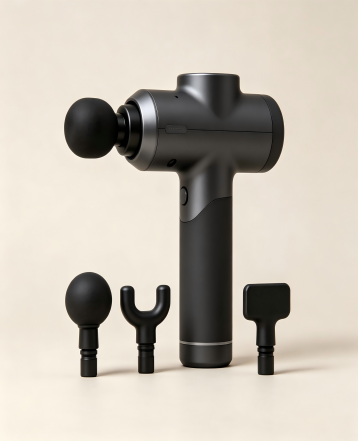

近年来高端筋膜枪普遍采用磁吸式更换按摩头设计，用户可以快速更换不同形状的按摩头适配不同的身体部位，但是如果按摩头安装不到位，磁吸吸附力不足，使用过程中按摩头可能脱落飞出，造成人身伤害。为了提升使用安全性，部分高端筋膜枪会在按摩头安装座内部安装霍尔开关，在磁吸按摩头内部嵌入小型磁块，当按摩头正确安装到位时，磁块靠近安装座内部的霍尔开关，霍尔触发到位信号，控制主板允许电机启动；如果按摩头安装不到位，霍尔无法检测到磁块，控制主板锁定电机，无法开机工作，从根源上避免按摩头脱落的安全风险。

三、霍尔开关筋膜枪的典型实现方案

以下为市面主流的带霍尔调速功能筋膜枪的硬件实现方案，以常见的5档调速筋膜枪为例，核心电路结构如下表所示：

3.1 档位识别工作流程

霍尔多档位调速筋膜枪的工作流程如下：用户旋转调速旋钮，带动转盘上的5块磁块转动到对应档位位置，霍尔元件检测到磁场后输出低电平信号，MCU通过IO口采集电平变化，识别当前转动到的档位序号；MCU根据预设的档位参数输出对应占空比的PWM信号到驱动芯片，驱动芯片调整输出功率，改变电机转速，实现不同振动频率的输出；同时，冲程末端的限位霍尔实时检测滑块位置，如果滑块超出安全范围，限位霍尔触发信号，MCU立即切断PWM输出，停止电机运转实现保护；如果带有磁吸头检测功能，安装到位的按摩头触发位置霍尔，MCU确认到位信号后才允许启动电机，否则锁定输出。

3.2 线性霍尔无极调速的实现差异

无极调速方案采用线性霍尔元件（比如HAL49E系列）替代开关型霍尔，线性霍尔可以输出与磁场强度成正比的连续模拟电压信号，MCU通过自带的ADC采集模拟电压，将电压值转换为对应的转速参数，再输出对应占空比的PWM信号，实现连续的转速调节，用户旋转旋钮的角度对应不同的转速，能够实现任意力度的调整，适配不同用户的个性化需求，这种方案多用于千元级高端筋膜枪产品。

四、霍尔开关应用的技术优势与存在的问题

4.1 相较于传统方案的优势

· 寿命更长：霍尔开关为非接触检测，不存在机械磨损，理论寿命可以达到筋膜枪整机设计寿命的10倍以上，不会出现电位器磨损、按键失灵的问题，提升了产品的长期使用可靠性。

· 防护性能更好：霍尔开关可以全密封封装，能够抵御汗水、灰尘进入，适配筋膜枪健身场景的使用环境，不会因为进灰进水出现接触故障。

· 调速精度更高：霍尔开关的检测精度高，线性霍尔可以实现0.1级的转速调整精度，能够满足用户对力度精细调整的需求，远高于传统电位器的精度。

· 成本可控：集成霍尔开关的批量采购价格仅为几毛钱，相较于光电编码调速方案成本低40%以上，适合筋膜枪大规模量产的需求。

4.2 存在的问题与优化方向

霍尔开关应用也存在一定的局限性，首先霍尔开关的检测精度会受温度影响，温度变化会导致霍尔电压漂移，影响调速精度，因此需要选用内置温度补偿的霍尔元件，或者在软件算法上增加温度补偿校准，抵消温度漂移的影响；其次，周围环境的强磁场可能会干扰霍尔开关的检测，导致误触发，因此在设计时需要增加磁屏蔽设计，将霍尔开关与电机、电池等可能产生磁场的部件进行隔离，避免干扰；第三，霍尔多档位方案如果磁块安装位置存在误差，会导致档位识别错误，因此需要在生产过程中增加校准工序，对每个产品的档位位置进行校准，提升识别准确率。

五、总结

霍尔开关凭借非接触、长寿命、高可靠性、低成本的优势，完美适配筋膜枪调速、限位、位置检测等核心功能需求，已经成为当前筋膜枪行业的主流应用方案。从入门级多档位产品到高端无极调速产品，霍尔开关都能提供适配的解决方案，有效提升了筋膜枪的使用体验与安全性能。随着霍尔传感器技术的不断进步，更小体积、更高精度、更低功耗的霍尔开关会进一步推动筋膜枪产品的性能升级，为用户提供更好的肌肉放松体验。
