HAL177双极性霍尔开关是专为直流无刷电机电子换向设计的双极工艺霍尔开关电路。HAL177双极性霍尔开关该芯片包含一个片上的磁感应霍尔电压发生器，一个用于放大霍尔电压的比较器，一个提供开关滞后以抑制噪声的施密特触发器和一个集电极开路输出。HAL177双极性霍尔开关内置带隙调节器用于提供对内部电路温度补偿的的电源电压，可实现较宽的工作电压范围。

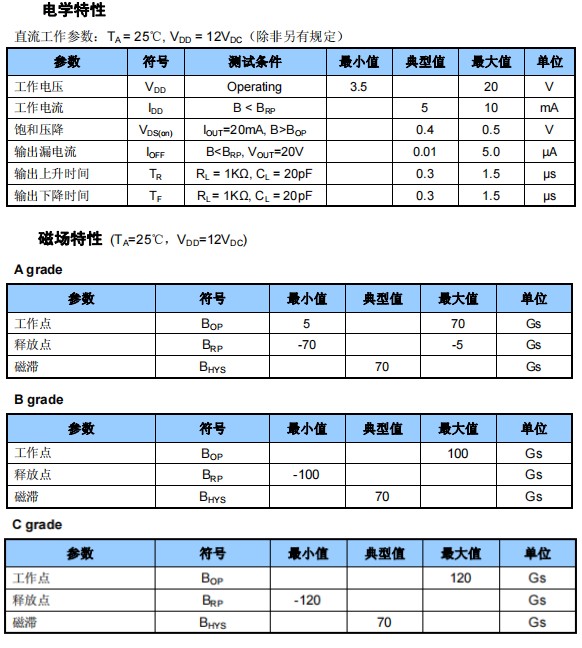

如果HAL177双极性霍尔开关磁通密度大于阈值 BOP，输出导通（低电平），输出状态保持不变，直到出现一个反向的磁通密度低于 BRP，输出截止（高电平）。
