HAL250零功耗霍尔开关是采⽤BCD工艺制作的双极低功耗霍尔ic，BCD工艺把双极工艺和CMOS工艺，DMOS工艺同时制作在同款芯片上。

HAL250零功耗霍尔开关综合了双极器件⾼耐压、强负载的驱动能力和CMOS集成度高、低功耗的优点，使其互相取⻓补短，发挥各⾃的优点，它有着超低的功耗及⾼静电参数。HAL250零功耗霍尔开关抗静电ESD高达8000V，这⼀种高灵敏度、宽温度范围(-40~150度)的微功耗双极低功耗霍尔ic，具有内部上拉和下拉功能。

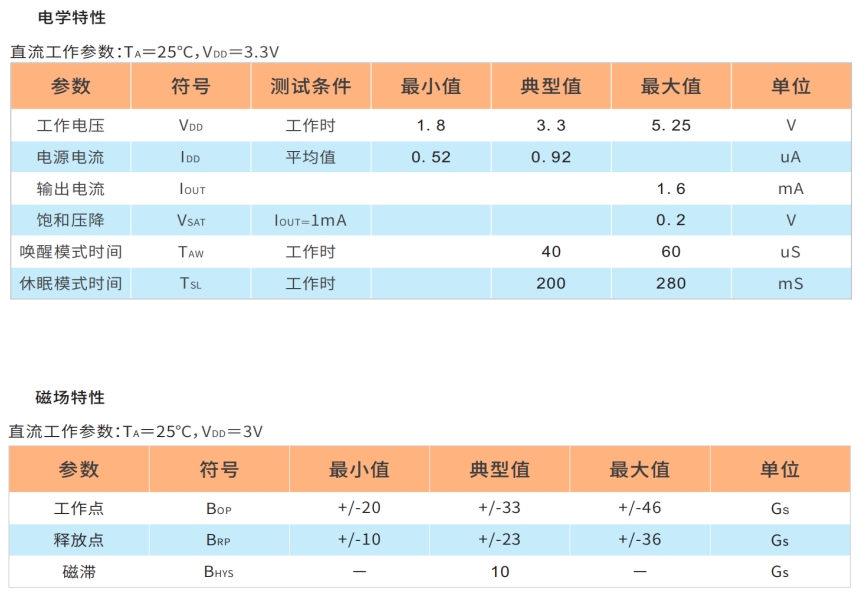

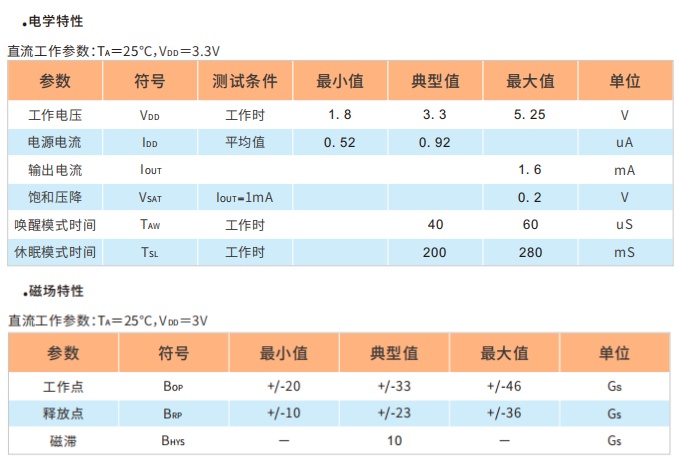

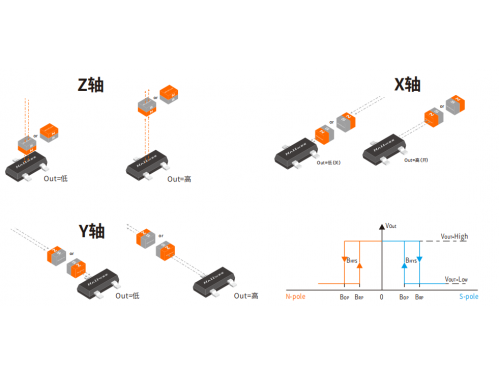

HAL250零功耗霍尔开关输出信号在磁场强度⾜够的南极或北极被激活。当垂直于HAL250零功耗霍尔开关封装的磁场强度(b)⼤于操作点(bop)时， 输出将打开(拉低)并保持在低电平,直到磁场强度低于释放点(brp)才由低电压转向⾼电平。
