一、跑步机对速度与位置检测的需求分析

跑步机是家庭及健身房常备的健身器材，通过电机带动跑带持续运动，让使用者在原地完成跑步、行走等健身动作，其核心控制系统需要实时获取跑带的运动速度、位置信息，才能实现精准的速度调节、动力输出控制、安全保护等功能。具体需求包括以下几个方面：

1. 速度检测与闭环控制需求

跑步机的调速系统要求速度精度高、调节稳定，不同使用者对跑步速度的需求从1km/h的慢走到20km/h以上的快跑不等，控制系统需要根据设定速度，结合实际检测到的跑带实时速度，调整电机的输出功率，实现速度的闭环控制，保证实际运行速度与设定速度一致，避免出现速度忽快忽慢的情况，保障使用者的健身体验和运动安全。

2. 位置检测与停机保护需求

跑步机的跑带需要保证位置的相对稳定，长期使用过程中跑带会出现偏移，如果偏移量过大需要触发保护机制提醒使用者调整；同时在紧急停止的时候，也需要位置检测配合实现准确制动。部分高端跑步机带有坡度调节功能，坡度电机的位置也需要传感器检测，保证坡度调节的准确性。

3. 安全检测需求

跑步机的安全系统要求能够实时检测使用者的运动状态，当使用者不慎摔倒，离开跑台的时候，需要立即切断电机动力输出，实现紧急停机。部分跑步机通过安全锁的方式实现，而霍尔开关也可以集成到安全检测模块当中，实现非接触式的安全触发。

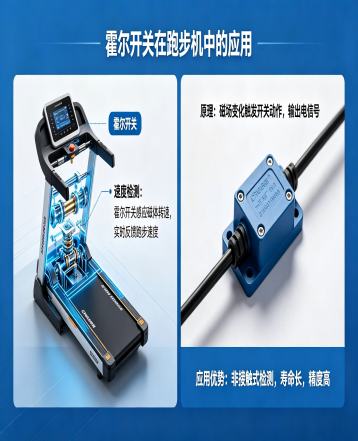

二、霍尔开关在跑步机中的具体应用场景

1. 跑带速度检测

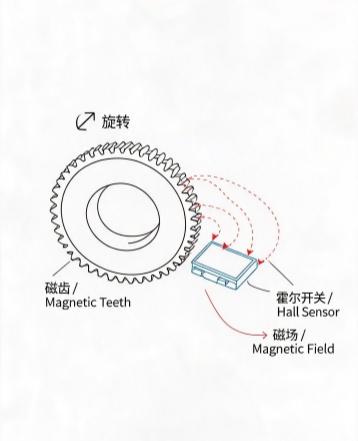

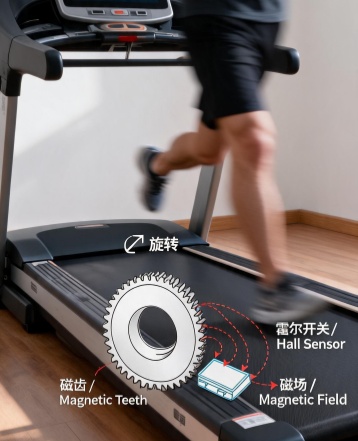

这是霍尔开关在跑步机中最常见的应用，安装方式通常是在跑步机的电机输出轴或者滚筒轴上安装一个磁性编码盘，编码盘沿圆周均匀分布若干个磁钢，N极和S极交替排列，霍尔开关固定在编码盘旁边的机架上。当电机带动滚筒转动，编码盘跟随轴一起旋转，每一个磁钢经过霍尔开关的时候，就会触发霍尔开关输出一个脉冲信号，单位时间内霍尔开关输出的脉冲数量就对应着轴的转速，进而通过滚筒周长换算得到跑带的运行速度。

比如，常用的家用跑步机前滚筒直径约为80mm，周长约为251mm，如果编码盘一周布置有12个磁钢，那么每输出12个脉冲对应跑带运行251mm，控制器每秒采集到12个脉冲，对应速度就是0.251m/s，换算成时速就是0.9036km/h，如果每秒采集120个脉冲，对应速度就是9.036km/h，以此类推。控制器通过计算单位时间内的脉冲数，就能精准得到实时速度，然后和设定速度对比，调整PWM输出占空比，控制电机转速，实现速度的闭环控制。这种检测方式成本低、精度高，能够满足绝大多数跑步机的速度检测需求，目前已经普及到从低端家用跑步机到高端商用跑步机的绝大多数产品中。

2. 跑带跑偏检测

跑步机长期使用后，因为跑带拉伸张力不均、滚筒安装精度误差等原因，会出现跑带跑偏的问题，如果跑带跑偏严重，会导致跑带边缘和机架摩擦，加速跑带老化损坏，甚至会引发卡滞等安全问题。使用霍尔开关可以实现跑带跑偏的检测，具体安装方式是在跑带两侧边缘的机架位置分别安装一个霍尔开关，在跑带边缘嵌入小磁片，或者在滚筒两端安装磁钢。正常运行时跑带位置居中，两侧霍尔开关都不会触发；当跑带向一侧偏移，偏移量超过安全阈值的时候，对应一侧的磁片靠近霍尔开关，触发开关输出信号，控制器就会发出跑偏报警，甚至直接停止电机运行，提醒使用者调整跑带位置，避免故障进一步扩大。

3. 坡度位置检测

很多跑步机带有自动坡度调节功能，坡度范围一般从0%到18%不等，通过坡度电机带动升降机构调整跑台的倾斜角度，实现不同坡度的调节。为了保证坡度调节的准确性，需要传感器检测坡度机构的位置，霍尔开关在这里可以用作行程限位开关和位置参考点。具体来说，在坡度升降机构的最低位置和最高位置分别安装一个霍尔开关，对应位置安装磁钢，当升降机构运行到最低位置时触发低位霍尔开关，控制器记录这一位置为坡度零点，当运行到最高位置时触发高位霍尔开关，记录为坡度最大值点，在两个限位点之间，控制器可以根据步数计算当前坡度位置，配合霍尔开关的限位校正，保证坡度调节的精度，同时防止机构超行程运行损坏机械结构，起到保护作用。

4. 安全锁检测

跑步机的安全锁是保障使用者安全的重要装置，使用时将安全夹夹在使用者衣服上，安全锁另一端连接在跑步机控制区域，当使用者不慎摔倒，安全锁会被拉出，触发停机信号，电机立即停止运行。现在很多跑步机将霍尔开关应用到安全锁检测中，传统的安全锁使用机械触点，长期插拔容易出现触点氧化、接触不良的问题，使用霍尔开关实现非接触检测，安全锁内部放置磁钢，插入安全锁位置时，磁钢靠近霍尔开关，触发导通信号，控制器检测到安全锁到位，允许跑步机启动；当安全锁被拔出，磁场消失，霍尔开关断开，控制器立即切断电机电源，实现紧急停机。这种方式没有机械触点磨损，使用寿命更长，可靠性更高。

5. 跑步机折叠位置检测

家用跑步机为了节省存放空间，大多设计有可折叠结构，使用时展开，存放时折叠立起来。霍尔开关可以用于检测折叠状态，在折叠转轴位置安装霍尔开关，对应机架位置安装磁钢，当跑步机展开到位时，磁钢靠近霍尔开关，输出到位信号，控制器确认展开状态，允许启动运行；当跑步机折叠存放时，磁钢远离霍尔开关，输出折叠信号，控制器切断电机电源，防止误操作启动，同时可以触发节能模式，降低待机功耗，提升使用安全性。

三、霍尔开关应用的电路设计与参数选型

1. 参数选型要点

在跑步机中应用霍尔开关，需要根据不同的应用场景选择合适的参数：

· 工作电压：跑步机控制器的工作电压一般为5V或者12V，所以选择工作电压范围覆盖对应电压的霍尔开关，常用的单极霍尔开关工作电压范围为4.5V~24V，可以满足绝大多数场景需求。

· 触发磁场强度：跑步机中使用的霍尔开关，一般选择中低灵敏度的型号，工作点BOP范围在100GS~300GS之间，既可以保证正常触发，又可以避免外界磁场干扰导致误触发。如果是安全锁、限位检测这类对灵敏度要求较低的场景，可以选择灵敏度稍低的型号，进一步提升抗干扰能力。

· 输出类型：跑步机控制器一般是数字信号输入，选择NPN集电极开路输出的霍尔开关即可，便于和主控芯片IO口连接，电路设计简单。

· 封装形式：选择贴片或者直插封装，根据安装空间选择，常用的TO-92直插封装便于安装固定，适合跑步机的结构安装需求。

2. 典型应用电路设计

以最常用的NPN输出单极霍尔开关为例，电路连接方式非常简单：霍尔开关的VCC引脚连接控制器的5V电源，GND引脚连接公共地，OUT引脚通过一个10kΩ的上拉电阻连接到VCC，然后直接连接到主控芯片的IO输入引脚。当磁钢N极靠近霍尔开关，磁场强度达到触发阈值，霍尔开关的输出三极管导通，OUT引脚输出低电平；当磁钢离开，三极管截止，OUT引脚被上拉电阻拉高，输出高电平，主控芯片通过检测电平高低就可以判断触发状态。对于速度检测场景，只需要将输出信号连接到主控芯片的外部中断引脚或者定时器输入捕获引脚，就可以实现脉冲计数和频率计算，进而得到转速和速度。

四、霍尔开关应用的优势与常见问题解决

1. 相比其他传感器的优势

和传统的光电编码器相比，霍尔开关速度检测方案的成本更低，结构更简单，光电编码器需要码盘和发光管、光敏管配合，对码盘的加工精度要求高，而且灰尘容易遮挡光路导致检测失效，霍尔开关非接触检测，不怕灰尘油污，可靠性更高。和机械编码器相比，霍尔开关没有接触磨损，使用寿命更长，不会出现机械磨损导致的计数误差。整体来说，霍尔开关的应用大幅度降低了跑步机控制系统的成本，同时提升了系统的可靠性，是跑步机速度检测领域应用最广泛的传感器方案。

2. 常见问题与解决方法

· 干扰误触发：跑步机电机运行时会产生电磁干扰，有可能导致霍尔开关输出误脉冲，可以通过在霍尔开关VCC引脚增加一个0.1μF的滤波电容滤除干扰，同时将霍尔开关的信号线远离电机动力线，做好接地处理，就可以有效降低电磁干扰的影响。

· 检测精度不足：如果速度检测精度不够，通常是因为编码盘磁钢分布不均匀导致，通过提高磁钢安装的均匀度，增加磁钢数量，提高单位转速的脉冲数，就可以提升检测精度，满足高精度速度控制的需求。

· 温漂导致触发异常：霍尔开关的特性受温度影响，在高温环境下灵敏度会发生变化，选择带有内置温度补偿的霍尔开关型号，可以保证在不同使用环境下触发阈值稳定，避免出现温度升高后无法触发或者误触发的问题。

五、总结

霍尔开关凭借非接触、高可靠、低成本的特性，已经深度融入到跑步机的控制系统中，在速度检测、位置检测、安全保护等多个核心场景发挥着重要作用，支撑了跑步机功能的实现和运行的稳定性。随着霍尔传感器技术的不断发展，以及跑步机智能化程度的不断提升，霍尔开关在跑步机中的应用还会进一步拓展，为跑步机的性能提升和成本优化提供更多支持。
