霍尔开关在无线充电器中的应用分析

一、应用背景与核心价值

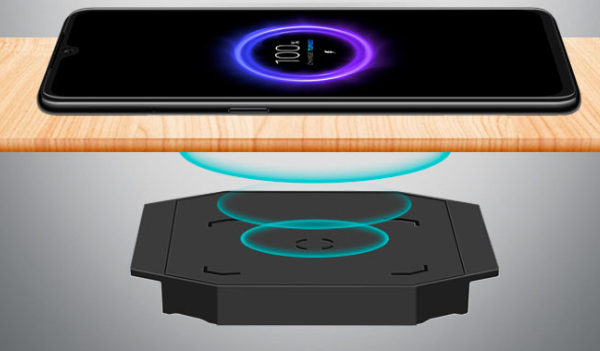

无线充电器通过电磁感应原理实现能量传输，其充电效率和安全性依赖于发射端与接收端的精准对准。传统无线充电设备普遍存在因位置偏移导致的充电效率下降、发热加剧等问题。霍尔开关凭借其非接触式磁场检测特性，成为实现无线充电对位检测与智能控制的理想解决方案，可显著提升充电系统的稳定性、安全性和用户体验。

二、工作原理与系统集成

1. 磁场检测机制

在无线充电器发射端内部预设永磁体（通常为钕铁硼磁钢），其磁场强度和分布特性稳定。接收端（如手机、耳机等设备）内置霍尔开关芯片，当接收设备放置于发射端充电区域时，霍尔开关检测到永磁体产生的磁场强度变化，输出电平信号（高/低电平切换），触发充电启动流程。

2. 典型电路设计

· 发射端：永磁体固定于线圈中心或边缘，形成特定磁场分布区域，确保接收端在有效充电范围内时霍尔开关能稳定检测。

· 接收端：霍尔开关芯片与充电控制MCU连接，芯片工作电压3.3V/5V，输出信号经滤波电路后输入MCU GPIO口，实现磁场强度与位置的实时监测。

3. 对位逻辑判断

霍尔开关输出信号与磁场强度呈对应关系：当接收端与发射端对准（磁场强度≥动作点BOP）时，输出低电平（默认状态为高电平），MCU接收到信号后启动功率发射；当设备移除或偏移（磁场强度≤释放点BRP）时，输出高电平，触发充电停止或降功率保护。

三、关键技术优势

1. 高精度对位检测

霍尔开关的磁场检测精度可达±10mT，配合优化的磁路设计，能实现±1mm级的位置检测精度，确保线圈中心轴偏差小于3mm（无线充电效率最佳区间），解决传统红外检测易受环境光干扰、机械检测易磨损的问题。

2. 低功耗智能控制

静态工作电流仅2mA（典型值），远低于光学传感器（10-20mA），适合接收端电池供电场景；支持休眠/唤醒模式，未检测到磁场时自动进入微功耗状态（<1μA），延长设备待机时间。

3. 宽温域与高可靠性

工作温度范围-40℃~125℃，满足车载、工业等极端环境需求；采用CMOS工艺封装（SOT-23、TO-92），具备抗ESD（±8kV HBM）、抗电磁干扰能力，MTBF（平均无故障时间）超过100万小时。

四、典型应用场景

1. 智能手机无线充电

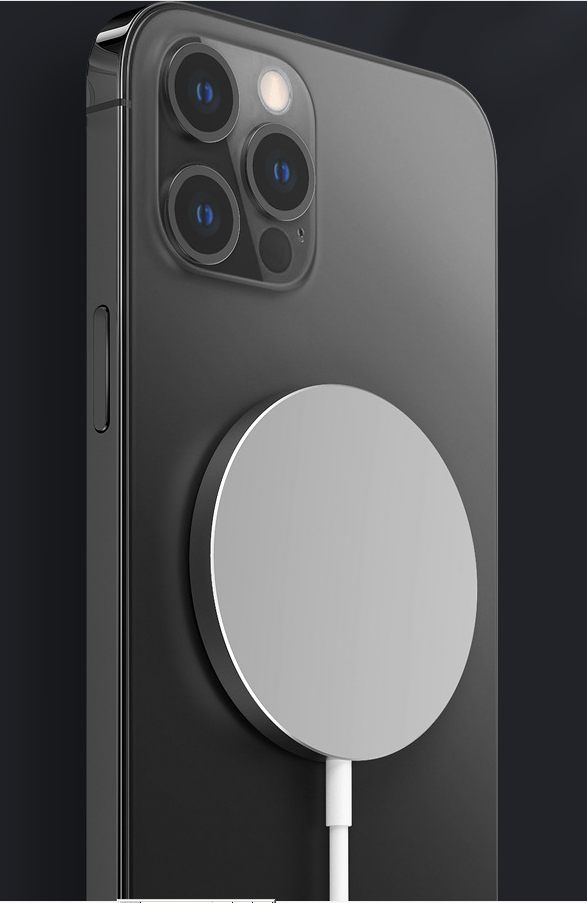

· 应用案例：iPhone MagSafe充电器通过环形磁铁阵列与手机内置霍尔传感器配合，实现磁吸定位+充电启动双重功能，对位精度提升至0.3mm，支持15W快充。

· 用户价值：自动识别设备是否放置到位，避免因偏移导致的充电中断或慢充，同时防止金属异物误触发充电（金属物体不会改变磁场分布）。

2. 可穿戴设备充电仓

· 技术适配：TWS耳机充电仓内置微型霍尔开关，检测耳机是否放入仓内，触发充电触点导通；同时监测充电仓与无线底座的对位状态。

· 功能实现：耳机放入→霍尔开关检测磁场→启动充电；底座对位成功→输出允许充电信号，防止空载功耗。

3. 车载无线充电模块

· 环境适配：汽车颠簸场景下，霍尔开关实时监测手机位置偏移，当偏移量超过阈值（如5mm）时，通过车载MCU控制蜂鸣器报警或暂停充电，避免线圈过热（效率下降导致发热增加）。

· 安全防护：结合温度传感器，当检测到异常磁场（如金属异物进入）时，立即切断功率输出，符合Qi 1.3标准的异物检测（FOD）要求。

五、设计注意事项

1. 磁路优化设计

· 永磁体选型：根据充电距离（通常3-8mm）选择剩磁Br=1.2-1.4T的磁钢，直径10-15mm，厚度3-5mm，确保磁场在有效距离内衰减可控。

· 屏蔽处理：发射端线圈需增加铁氧体屏蔽层，防止磁场外泄干扰霍尔开关检测；接收端霍尔元件应靠近设备外壳（磁场输入端），远离电池等金属部件。

2. 信号抗干扰措施

· 硬件滤波：在霍尔开关输出端串联100Ω电阻+100nF电容组成RC滤波电路，抑制高频噪声（如线圈开关电源产生的100kHz以上干扰）。

· 软件防抖：MCU对霍尔信号进行10ms延时采样（连续3次检测一致才确认状态），避免车辆震动、设备轻微移动导致的误触发。

3. 兼容性设计

· 多标准支持：兼容Qi、AirFuel等无线充电标准，霍尔开关动作点BOP可通过外部电阻调节（部分型号支持），适应不同品牌设备的磁场要求。

· 冗余检测：高端方案可采用双霍尔开关（正交放置）实现X/Y轴二维位置检测，进一步提升对位精度（如车载无线充电板）。

六、发展趋势与创新方向

1. 集成化方案

霍尔开关与无线充电接收芯片集成，形成单芯片解决方案，减少PCB面积（节省30%以上空间），降低BOM成本。

2. 智能化算法

结合AI学习用户放置习惯，通过霍尔信号的磁场强度变化曲线，识别设备类型（手机/手表/耳机），自动匹配最优充电参数（如iPhone 15W、AirPods 5W）。

3. 柔性化应用

采用柔性霍尔传感器（如基于印刷电子技术），可集成于曲面屏手机或柔性穿戴设备，实现非平面场景下的磁场检测，拓展无线充电的形态边界。

七、总结

霍尔开关作为一种成熟、可靠的磁场检测器件，在无线充电领域的应用有效解决了对位精度、低功耗、环境适应性等核心痛点，已成为主流无线充电方案的标准配置。随着Qi 2.0标准（支持磁共振+磁感应双模）的推广，霍尔开关与动态功率调整技术的结合，将进一步推动无线充电向更高效率（>90%）、更远距离（>15mm）、更智能控制的方向发展，为消费电子、汽车、智能家居等领域的无线化升级提供关键支撑。
